Nedan visar vi ett urval av Harmonic Drive® Planetväxlar.
Planetväxlarna från Harmonic Drive är kompakta med ett vridmoment upp till 2920 Nm, repeternoggrannhet i bågsekunder, med X-rullager på utgående sida och med utväxlingar från 3 – 50:1. permanent precision® ger hög precision under hela livstiden.
Instegsväxel, lågt spel till bra pris.

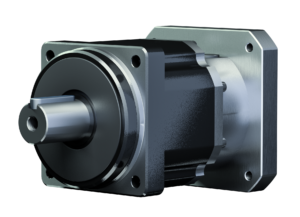

HPN
Spel: Lägre än 5 bågminuter.
- Max ingående varvtal, nmax 6000 – 10000 rpm.
- Accelerationsmoment, TR 9 – 750 Nm.
- Utväxling, i= 3 – 50:1.
- Antal storlekar: 5 st.
permanent precision®.
HPG
Spel: Lägre än 1 bågminut över hela växelns livstid.
Repeternoggrannhet: Lägre än 20 bågsekunder.
- Max ingående varvtal, nmax 2500 – 10000 rpm.
- Accelerationsmoment, TR 4 – 2200 Nm.
- Utväxling, i= 3 – 50:1.
- Antal storlekar: 6 st.
Klicka här för teknisk specifikation för permanent precision HPG.
permanent precision® och starkare.
HPGP
Planetväxel, en starkare växel med fyra planethjul i slutsteget.
Spel: Lägre än 1 bågminut över hela växelns livstid.
Repeternoggrannhet: Lägre än 20 bågsekunder.
- Max ingående varvtal, nmax 2500 – 10000 rpm.
- Accelerationsmoment, TR 10 – 2920 Nm.
- Utväxling, i= 4 – 45:1.
- Antal storlekar: 6 st.
Klicka här för teknisk specifikation för permanent precision HPGP.
Planetväxel HPGR med permanent precision®.
- Max ingående varvtal, nmax 6000 – 10000 rpm.
- Accelerationsmoment, 5 – 400 Nm.
- Utväxling, i= 3 – 10:1.
- Antal storlekar: 6 st.
Klicka här för mer information om Planetväxlar från Harmonic Drive.
Planetväxel HPF, hålaxelutförande med permanent precision®.
- Max ingående varvtal, nmax 3000 – 5600 rpm.
- Accelerationsmoment, 100 – 220 Nm.
- Utväxling, i= 11:1.
- Antal storlekar: 2 st.
Klicka här för mer information om Planetväxlar från Harmonic Drive.
